Presné liatie metódou vytaviteľného modelu, výrobný postup s históriou siahajúcou tisíce rokov do minulosti, zostáva kľúčovou technológiou na výrobu zložitých a detailných súčiastok v širokej škále priemyselných odvetví. Vďaka schopnosti dosahovať mimoriadne detaily a presnosť sa často označuje ako presné liatie. Táto metóda sa postupne prispôsobila moderným materiálom a technológiám, jej základné princípy však zostali do veľkej miery nezmenené. Presné liatie je dôkazom trvalej hodnoty spojenia dávnych skúseností so súčasnými inováciami.
Proces sa začína vytvorením voskového modelu, ktorý je presnou kópiou finálneho dielu určeného na výrobu. Model sa obalí keramickým materiálom, ktorý vytvrdne a vytvorí formu. Po zahriatí formy sa vosk vytaví a zostane dutina, do ktorej sa nalieva roztavený kov. Po stuhnutí kovu sa keramická forma rozbije a odhalí kovový diel, ktorý vďaka presnosti formy vyžaduje len minimálne dokončovacie práce. Presné liatie je cenené pre schopnosť vyrábať súčiastky so zložitou geometriou, ktoré by bolo inými metódami ťažké, ak nie nemožné vyrobiť.
S tým, ako priemysel neustále posúva hranice technológií a konštrukčného návrhu, nadobúdajú možnosti presného liatia ešte väčší význam. Od leteckého priemyslu až po zdravotnícke aplikácie poskytuje tento proces cestu k výrobe veľmi členitých dielov s maximálnou presnosťou. Pri bližšom pohľade na oblasť presného liatia získavame predstavu o technológii, ktorá formovala históriu výroby a nepochybne bude ovplyvňovať aj jej ďalší vývoj.
Ako proces presného liatia prebieha
Proces presného liatia sa začína dôkladnou výrobou voskového modelu, ktorý do jemných detailov kopíruje požadovaný finálny výrobok. Tento model sa následne pripevní na voskový „strom“, čo umožňuje vytvárať viacero dielov súčasne a zvyšuje efektivitu procesu. Strom osadený modelmi sa potom ponorí do keramickej suspenzie, ktorá ho pokryje jemnou vrstvou zachytávajúcou každý detail povrchu modelu.
Po nanesení prvej vrstvy suspenzie sa strom posype jemným pieskom alebo iným žiaruvzdorným materiálom, čím forma získa ďalšiu pevnosť. Tento postup namáčania a posypu sa niekoľkokrát opakuje, až kým okolo voskových modelov nevznikne pevná keramická škrupina. Keď keramický materiál vytvrdne, obal sa vloží do autoklávu alebo pece, kde sa vosk vytaví a zostane dutá forma, odtlačok pôvodných voskových modelov, ktoré predtým vypĺňali jej vnútro.
Ďalšia fáza zahŕňa zahriatie keramickej formy na vysokú teplotu, čím sa zvýši jej pevnosť a odstránia sa zvyšky vosku alebo vlhkosti. Do takto pripravenej formy sa naleje roztavený kov, ktorý nahradí vosk a prevezme jeho zložitý tvar. Kov sa nechá vychladnúť a stuhnúť, potom sa keramická škrupina opatrne odstráni a odhalí takmer hotový kovový diel. Záverečné kroky zahŕňajú oddelenie dielov od stromu a ich dokončenie podľa presne požadovaných špecifikácií.
Presné liatie podrobne
Presné liatie metódou vytaviteľného modelu sa vyznačuje schopnosťou vyrábať súčiastky s jemnými detailmi, veľmi kvalitným povrchom a vysokou rozmerovou presnosťou. Presnosť procesu vychádza z kvality voskového modelu a starostlivého prevedenia jednotlivých fáz výroby formy. Každá vrstva keramickej škrupiny musí byť nanesená presne, aby finálna forma verne odrážala zložité prvky modelu.
Výber materiálov pre voskové modely aj keramickú formu je zásadný. Vosk musí mať vlastnosti umožňujúce vytvorenie jemných detailov aj čisté vytavenie, zatiaľ čo keramický materiál musí odolať tepelnému šoku a namáhaniu pri nalievaní roztaveného kovu. Na splnenie týchto požiadaviek boli vyvinuté pokročilé receptúry keramických materiálov, ktoré ďalej rozširujú možnosti presného liatia.
Rovnako dôležitá je kontrola samotného odlievania kovu. Teplota, rýchlosť liatia aj atmosférické podmienky sa dôkladne riadia, aby sa dosiahla čo najvyššia kvalita odliatkov. Použitie moderného vybavenia a technológií vrátane tavenia v riadenej atmosfére a pokročilého simulačného softvéru posunulo presnosť tejto metódy na vyššiu úroveň a umožňuje vyrábať diely spĺňajúce prísne požiadavky odvetví, ako je letectvo, energetika a zdravotnícke pomôcky.
Typy výrobkov vyrábaných presným liatím
Presné liatie nachádza uplatnenie pri výrobe širokej škály výrobkov, z ktorých každý ťaží zo schopnosti tohto procesu vytvárať zložité tvary s vysokou presnosťou. Typickým príkladom súčiastok vyrábaných presným liatím sú turbínové lopatky so zložitými chladiacimi kanálikmi a aerodynamickými tvarmi. Tieto lopatky musia odolávať extrémnym teplotám a silám, preto je presnosť a celistvosť odliatku zásadná.
V zdravotníctve sa presné liatie využíva na výrobu detailných chirurgických nástrojov a implantátov. Biokompatibilita a presnosť vyžadované pri týchto pomôckach sú týmto procesom dobre dosiahnuteľné. Zákazkové implantáty prispôsobené jednotlivým pacientom dokazujú mieru individualizácie, ktorú presné liatie ponúka, a priamo prispievajú k zlepšeniu výsledkov liečby.
Aj automobilový priemysel naplno využíva presné liatie na výrobu dielov, ako sú súčasti prevodoviek, výfukové systémy a diely motorov, ktoré vyžadujú vysokú pevnosť a úzke tolerancie. Možnosť odlievať kovy, ako je hliník, oceľ a titánové zliatiny, znamená, že presné liatie dokáže bez problémov splniť výkonnostné požiadavky automobilového priemyslu.
Výhody a nevýhody presného liatia
Presné liatie ponúka množstvo výhod, vďaka ktorým je atraktívnou voľbou pre výrobcov požadujúcich presnosť a zložité tvary. Jednou z hlavných predností je schopnosť vyrábať diely s členitou geometriou a tenkými stenami, ktoré by boli inými metódami liatia ťažko alebo vôbec nerealizovateľné. Kvalitný povrch navyše znižuje potrebu ďalšieho obrábania, čím sa vo výrobnom procese šetrí čas aj náklady.
Ďalšou významnou výhodou je široká škála materiálov, ktoré možno pri presnom liatí použiť. Odlievať možno rôzne kovy vrátane nehrdzavejúcej ocele, legovaných ocelí a neželezných zliatin, čo umožňuje využitie v mnohých priemyselných odvetviach. Proces je tiež dobre škálovateľný, vhodný na malosériovú výrobu aj veľkosériovú produkciu, a poskytuje tak flexibilitu firmám rôznych veľkostí.
Napriek mnohým výhodám prináša presné liatie aj určité výzvy. Výroba voskových modelov a keramických foriem môže byť časovo náročná a v porovnaní s inými metódami môže predlžovať dodacie lehoty. Proces je zároveň nákladnejší než jednoduchšie techniky liatia, takže je menej vhodný pre diely, ktoré nevyžadujú vysokú presnosť ani zložitú geometriu. Veľkosť vyrábaných súčiastok je navyše obmedzená rozmermi dostupného zariadenia, čo môže zužovať rozsah výrobkov, ktoré možno touto metódou vyrobiť.
Technika „strateného vosku“ v presnom liatí
Technika „strateného vosku“ je ústredným princípom presného liatia a ide o postup s hlbokými historickými koreňmi siahajúcimi až do starovekých civilizácií. Táto technika spočíva vo vytvorení voskového modelu, ktorý je presnou kópiou finálneho dielu. Vernosť modelu požadovanému tvaru a detailom je zásadná, pretože určuje priebeh celého procesu liatia.
Po vytvorení voskového modelu sa model pokryje keramickou suspenziou, čím vzniká forma. Názov techniky strateného vosku sa prejaví vo fáze, keď sa vosk vytaví a zostane dutina, ktorá bude následne vyplnená kovom. Tento krok je kritický, pretože musí byť vykonaný opatrne, aby nedošlo k poškodeniu formy a zároveň bol odstránený všetok vosk.
Presnosť techniky strateného vosku umožňuje vytvárať diely so zložitou vnútornou geometriou, zápichmi a dutinami, ktoré by nebolo možné dosiahnuť tradičným obrábaním alebo tlakovým liatím. Prispôsobivosť tejto techniky je zrejmá z jej využitia v rôznych odvetviach a pri výrobe dielov od jemných šperkov až po kritické súčiastky pre letecký priemysel.
Využitie presného liatia v rôznych odvetviach

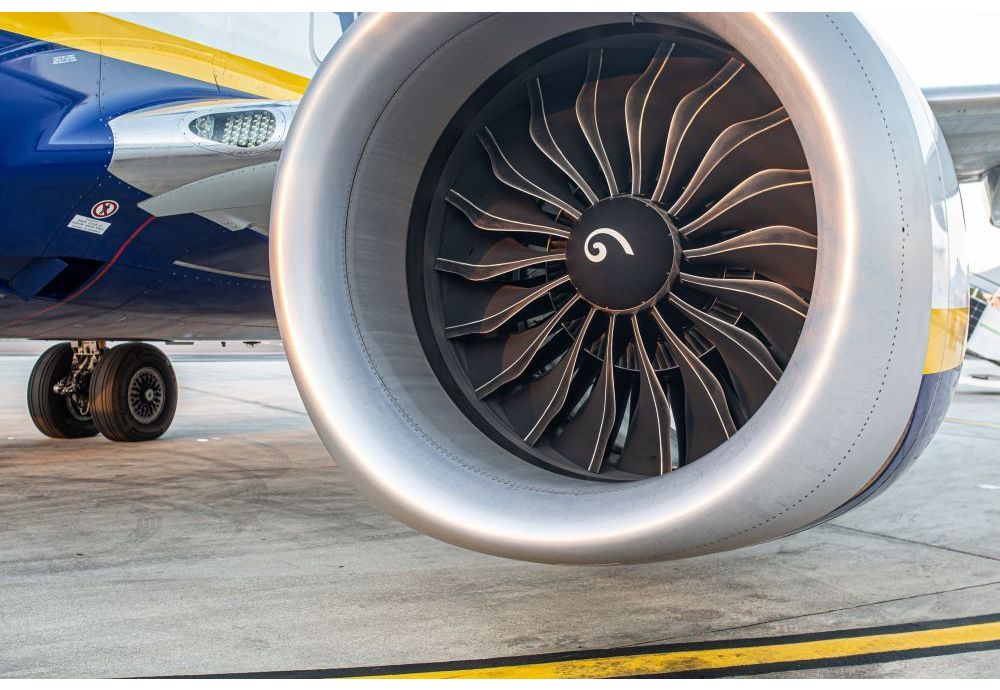

Presné liatie si našlo miesto takmer v každom odvetví, ktoré vyžaduje kovové diely s vysokou presnosťou a zložitým tvarom. V letectve sa tento proces používa na výrobu súčiastok, ktoré sú ľahké a zároveň schopné odolávať náročným podmienkam letu, napríklad aerodynamických profilov, dielov motorov a súčastí podvozkov. Prísnym štandardom leteckého priemyslu dobre vyhovujú úzke tolerancie a vysoko kvalitné povrchy, ktoré presné liatie ponúka.
Aj obranný sektor sa spolieha na presné liatie pri výrobe kritických súčiastok pre vozidlá, zbraňové systémy a komunikačnú techniku. Pevnosť a odolnosť požadované pri vojenských aplikáciách robia z presnosti a materiálových vlastností dosiahnuteľných presným liatím nepostrádateľné faktory.
V energetike, najmä v ropnom a plynárenskom priemysle, sa presné liatie používa na výrobu zložitých súčastí ventilov, čerpadiel a ďalších zariadení, ktoré musia odolávať náročnému prostrediu a vysokým tlakom. Rovnako sektor výroby energie vrátane jadrovej a obnoviteľnej energetiky ťaží zo spoľahlivosti a presnosti presne liatych dielov.
Žiaruvzdorné materiály na použitie pri presnom liatí
V zložitom svete presného liatia je výber materiálov rozhodujúci pre dosiahnutie kvalitných výsledkov. Jednou z kľúčových zložiek je zirkónový žiaruvzdorný náter, ktorý sa nanáša na vnútornú stranu odlievacej panvy, aby sa zabránilo priľnutiu roztaveného kovu, zabezpečil plynulejší proces liatia a znížilo riziko kontaminácie.
Silcas M biela žiaruvzdorná malta je ďalším dôležitým materiálom, ktorý sa používa na pripevnenie rohože z keramických vlákien k forme. Táto kombinácia je zásadná pre izoláciu formy, najmä pri procesoch, ako je smerové tuhnutie, kde sa vyžaduje presná regulácia teploty. Rohož z keramických vlákien zohráva kľúčovú úlohu pri udržiavaní potrebného tepelného prostredia vo forme a zvyšuje kvalitu odliatku. Okrem toho je prémiový žiaruvzdorný tmel nepostrádateľný na opravy prípadných trhlín vo forme alebo škrupine a na zabezpečenie konštrukčnej celistvosti. Tieto materiály spoločne prispievajú k efektivite a úspešnosti operácií presného liatia a zdôrazňujú význam správneho výberu nástrojov pre každú fázu procesu.
Budúce trendy v presnom liatí
S tým, ako sa priemyselné odvetvia vyvíjajú a objavujú sa nové technológie, presné liatie sa naďalej prispôsobuje a inovuje. Jedným z najvýznamnejších trendov v tejto oblasti je prepojenie aditívnej výroby, teda 3D tlače, s procesom presného liatia. 3D tlačené voskové alebo plastové modely môžu výrazne skrátiť čas a znížiť náklady na výrobu modelov, najmä pri prototypoch alebo zložitých dieloch s jemnými detailmi.
Budúcnosť presného liatia ovplyvňujú aj požiadavky na udržateľnosť a ohľad na životné prostredie. Čoraz dôležitejšie sú snahy o znižovanie odpadu, recykláciu materiálov a zlepšovanie energetickej účinnosti. Pokroky v materiálovom inžinierstve vedú k vývoju nových zliatin a keramických materiálov pre formy, ktoré môžu zlepšiť vlastnosti odlievaných dielov a zároveň reagovať na environmentálne požiadavky.
Rastúci dôraz na digitalizáciu a automatizáciu výroby bude pravdepodobne ovplyvňovať aj presné liatie, a to možnosťou viac automatizovaných procesov a kontroly kvality v reálnom čase. Táto digitálna transformácia môže viesť k vyššej konzistentnosti, kratším dodacím lehotám a výrobe ešte zložitejších dielov pomocou presného liatia.
Záver
Presné liatie metódou vytaviteľného modelu, tradičný proces s koreňmi v staroveku, naďalej zohráva kľúčovú úlohu v modernej výrobe. Schopnosť vyrábať diely s vysokou presnosťou a zložitou geometriou z neho robí mimoriadne cennú metódu pre odvetvia, ktoré vyžadujú najvyššiu kvalitu a výkon. Hoci sú s presným liatím spojené určité výzvy, ako sú náklady a dodacie lehoty, výhody v podobe univerzálnosti, presnosti a širokých materiálových možností tieto aspekty často prevážia.
Budúcnosť presného liatia bude pravdepodobne spojená s inováciami a prispôsobovaním, pretože tento proces prijíma nové technológie a reaguje na globálne trendy v oblasti udržateľnosti a digitalizácie. Potenciál presného liatia je značný a s rastúcou zložitosťou výrobných požiadaviek bude význam tohto procesu ďalej narastať.
Pre tých, ktorí chcú hlbšie spoznať možnosti presného liatia a zistiť, ako môže prospieť ich výrobným zámerom, je vhodným ďalším krokom preskúmať ponuku odborníkov z odvetvia. Využitím možností presného liatia môžu firmy dosiahnuť novú úroveň presnosti a zložitosti svojich výrobkov a zaradiť sa medzi špičku vo svojom odbore.
