Stavba záhradného ohniska

Návrh bezpečného a odolného záhradného ohniska

Ohnisko sústreďuje plameň, žeravé palivo a sálavé teplo v záhradnom prvku, ktorý je neustále vystavený dažďu, mrazu a zemnej vlhkosti. Úspešná realizácia preto nezávisí iba od teplotnej odolnosti vnútornej výmurovky. Základ musí zostať stabilný, spaľovacia komora musí odolávať opakovaným tepelným cyklom, voda musí mať možnosť odtekať a okolitý priestor musí chrániť ľudí, budovy aj záhradné prvky pred plameňmi, iskrami a akumulovaným teplom.

Táto kategória použitia obsahuje štyri výrobky VITCAS. Jeden predstavuje kompletné segmentové teleso ohniska z prefabrikovaného žiaruvzdorného betónu, zatiaľ čo ďalšie tri sú určené na individuálnu murovanú výstavbu a opravy. Možno ich použiť pri rôznych spôsoboch realizácie a nemožno predpokladať, že pri jednej inštalácii budú potrebné všetky. Doplnkové prvky, ako sú základ, drenážna vrstva, schválený horák alebo rošt na tuhé palivo, ochrana proti iskreniu, grilovací rošt a vonkajšia povrchová úprava, je potrebné v prípade potreby vybrať samostatne.

Výber medzi prefabrikovaným a murovaným ohniskom

Výrobky VITCAS na stavbu záhradného ohniska

Najvyššiu teplotu uvedenú v tejto tabuľke nemožno vzťahovať na celú inštaláciu. Ohnisko obsahuje aj základové materiály, vonkajšie povrchové úpravy, okolitú dlažbu a prípadne kovové alebo plynové diely s odlišnými limitmi. Každú časť posudzujte podľa jej konkrétneho umiestnenia a zohľadnite priamy plameň, sálavé teplo, zvyškové teplo po vyhasnutí, vlhkosť aj cykly zmrazovania a rozmrazovania.

Rozmery a konfigurácie prefabrikovaného ohniska

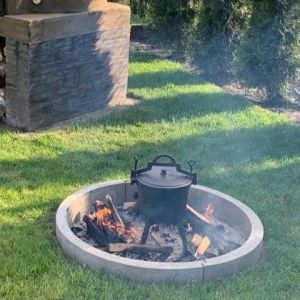

Ohnisko VITCAS FIREPIT sa dodáva ako samostatné diely zo žiaruvzdorného betónu, ktoré uľahčujú prepravu a montáž na mieste. Kruhová základňa má priemer 1 000 mm a hrúbku 50 mm, pričom každý diel základne váži približne 45 kg. Každý prstencový segment tvorí časť kruhu s vonkajším priemerom 1 000 mm, vnútorným priemerom 900 mm a výškou 130 mm. Deklarovaná hmotnosť jedného segmentu je približne 23 kg. Bezpečnú manipuláciu, prístup a nosnosť základu naplánujte ešte pred dodaním.

Výšku vyberte podľa plánovaného umiestnenia, požadovanej viditeľnosti plameňa a spôsobu používania. Aj nízka inštalácia vyžaduje jasne vymedzenú bezpečnostnú zónu, zatiaľ čo vyššia stena môže vyžarovať teplo smerom k ľuďom a okolitým povrchom v inej výške. Uvedené rozmery opisujú iba žiaruvzdorné teleso. Počítajte s ďalším priestorom na prístup, sedenie, dlažbu, voliteľný obklad a bezpečné odstupy.

Stavba individuálneho ohniska zo šamotových tehál

Šamotové tehly FB40/64MM sú určené na teploty do 1 300 °C a ich deklarovaná hustota je 2 200 kg/m³, minimálny obsah oxidu hlinitého 40 % a približná hmotnosť jedného kusu 3,5 kg. Ich hustá štruktúra vytvára odolnú pracovnú vrstvu a zabezpečuje akumuláciu tepla okolo komory na tuhé palivo. Nezabraňuje však prestupu tepla do priľahlých konštrukcií, preto je potrebné zodpovedajúcim spôsobom navrhnúť skladbu steny a vzdialenosť od materiálov citlivých na teplotu.

Pred miešaním malty si nasucho rozložte celý kruh alebo stenu. Kruhové murivo môže vyžadovať klinové škáry, presne rezané tehly alebo segmentové usporiadanie. Nevhodné rozloženie sa nesmie kompenzovať nadmerným množstvom malty. Výrobná tolerancia tehál je približne ±3 mm, preto kladenie nasucho pomáha rovnomerne rozložiť rozmerové odchýlky a určiť potrebné rezy pred trvalou montážou.

VITCAS-OC sa mieša s približne 200 ml čistej vody na kilogram zmesi. Šamotové tehly navlhčite, naneste maltu v deklarovanej minimálnej hrúbke škáry 3 mm a udržiavajte zmes v konzistencii vhodnej na nanášanie murárskou lyžicou. Orientačná výdatnosť 10 kg balenia je približne 15 štandardných tehál s rozmermi 230 × 114 × 64 mm alebo 0,44 m² pri škáre 10 mm. Kruhový tvar ohniska, premenlivá šírka škár a odpad pri realizácii však môžu spotrebu zmeniť. Materiál nechajte vytvrdnúť a vyschnúť podľa aktuálneho návodu.

Úloha žiaruvzdorného poteru v konštrukcii

HPS je žiaruvzdorný poter miešaný s vodou s maximálnou veľkosťou kameniva 5 mm. Možno ho použiť na ochranu kompatibilných murovaných povrchov, vytváranie náhradných žiaruvzdorných dielov a vypĺňanie väčších lokálnych dutín, pre ktoré OC nie je vhodná. Na produktovej stránke sa pri medzerách väčších ako 15 mm odporúča namiesto OC použiť HPS. To však neznamená, že poter možno použiť ako univerzálnu nosnú výplň nedostatočne podopretej steny.

Podklad pripravte mechanicky a pred aplikáciou odstráňte uvoľnený materiál. HPS sa musí najskôr 24 hodín ošetrovať v chlade a vlhku, potom musí nasledovať ďalších 48 hodín prirodzeného sušenia. Následne je potrebné mierne predhrievanie, aby sa pred plným tepelným zaťažením odstránila zvyšková vlhkosť. Označovať tento materiál ako izoláciu by bolo zavádzajúce. Ide o hustý ochranný žiaruvzdorný a teploakumulačný materiál, nie o ľahkú izolačnú vrstvu.

Základ, odvodnenie a vystavenie poveternostným vplyvom

• Základ: vytvorte rovný, stabilný a nehorľavý základ s dostatočnou nosnosťou pre ohnisko, voliteľný obklad, palivo aj prípadné zaťaženie pri varení bez sadania konštrukcie.
• Povrchová voda: zabráňte tomu, aby okolitá dlažba odvádzala dažďovú vodu do komory. Stojatá voda môže nasiaknuť do žiaruvzdorných dielov a pri ďalšom zakúrení spôsobiť silné tepelné namáhanie.
• Drenáž podložia: zapustené ohnisko vyžaduje spôsob odvodnenia vhodný pre danú pôdu a miestnu hladinu podzemnej vody. Nevytvárajte uzavretú priehlbinu, ktorá zostane po daždi zaplavená.
• Cykly zmrazovania a rozmrazovania: udržiavajte škáry neporušené a pred mrazivým počasím minimalizujte nasýtenie vodou. Vodovzdorná malta nenahrádza konštrukčné riešenie zohľadňujúce poveternostné podmienky.
• Zakrytie: vhodný kryt môže po úplnom vychladnutí ohniska obmedziť vnikanie vody a nečistôt, nesmie však zadržiavať vlhkosť v nových alebo vlhkých materiáloch.

Konštrukcie na tuhé palivo, zemný plyn a LPG

Ohnisko na drevo alebo drevené uhlie vyžaduje otvorené vonkajšie priestranstvo, kontrolované prikladanie paliva a priestor na odstraňovanie popola. Spaľujte iba čisté a vhodné palivo. Ohnisko nepoužívajte na likvidáciu domového ani záhradného odpadu. Dym a spaliny nesmú obťažovať okolie ani ohrozovať cestnú premávku a počas suchého počasia môžu platiť dočasné obmedzenia.

Žiaruvzdorné tehly a malty odolávajú vysokým teplotám, samy osebe však nevytvárajú plynový spotrebič. Ohnisko na zemný plyn alebo LPG vyžaduje špeciálne navrhnutý horák, ovládacie prvky, vetranie, potrubie, bezpečné vzdialenosti a spôsob spaľovania kompatibilný s palivom aj uzavretým priestorom. Do murovanej misy nevkladajte voľne položený horák ani podomácky vyrobenú plynovú prestavbu. Návrh a montáž zverte odborne spôsobilej osobe a dodržujte pokyny výrobcu horáka aj platné požiadavky na bezpečnosť plynových zariadení.

Odporúčaný postup inštalácie

1. Overte umiestnenie. Skontrolujte hranice pozemku, prekážky nad miestom inštalácie, podzemné rozvody, miestne obmedzenia, prevládajúci smer vetra a vzdialenosť od budov, plotov, prístreškov, stromov, drevených terás a suchej vegetácie.
2. Vyberte spôsob realizácie. Zvoľte konfiguráciu prefabrikovaného ohniska alebo navrhnite stabilnú konštrukciu zo šamotových tehál s určeným vnútorným priemerom, výškou, hrúbkou stien a prístupom.
3. Navrhnite zemné práce. Vytvorte nosný nehorľavý základ a odtokovú cestu pre dažďovú vodu tak, aby nedochádzalo k podmývaniu základu.
4. Naplánujte manipuláciu a prístup. Zohľadnite deklarovanú hmotnosť prefabrikovaných dielov alebo celkové množstvo a hmotnosť hustých šamotových tehál.
5. Vykonajte skúšobné zostavenie alebo kladenie nasucho. Pred nanesením malty alebo poteru skontrolujte rovinu, škáry, styky dielov a konečné rozmery.
6. Nainštalujte žiaruvzdorné materiály. OC alebo HPS miešajte a nanášajte výhradne podľa návodu. Dodržte správnu prípravu podkladu, množstvo vody a hrúbku aplikácie.
7. Dokončite doplnkové práce. Nainštalujte schválené palivové, horákové, protiiskrové alebo grilovacie prvky bez vŕtania či úprav žiaruvzdorného telesa, ktoré by boli v rozpore s návodom.
8. Nechajte materiály úplne vytvrdnúť a vyschnúť. Čerstvú konštrukciu chráňte pred dažďom, mrazom a predčasným tepelným zaťažením a dodržte prípadné požiadavky na vlhké ošetrovanie konkrétneho výrobku.
9. Ohnisko uvádzajte do prevádzky postupne. Pri prvom zakúrení použite na krátky čas mierny plameň. Teplotu zvyšujte v kontrolovaných krokoch a počas chladnutia zostavu skontrolujte.
10. Zaveďte pravidelnú údržbu. Odstraňujte studený popol, udržiavajte odtok priechodný a pred opätovným použitím skontrolujte uvoľnené diely, otvorené škáry, poškodenie nárazom a zadržiavanie vody.

Bezpečnosť záhradného ohniska

• Ohnisko používajte vonku na otvorenom a dobre vetranom mieste, nikdy nie v dome, garáži, stane, prístrešku, zimnej záhrade ani inom uzavretom priestore.
• Umiestnite ho v dostatočnej vzdialenosti od budov, plotov, stromov, uskladneného paliva, nábytku a všetkých predmetov, ktoré sa môžu vznietiť. Neinštalujte ho na horľavú terasu ani balkón.
• Pred zapálením skontrolujte vietor a suchosť okolitého terénu. Ohnisko nepoužívajte, ak by iskry alebo dym mohli predstavovať neprijateľné riziko.
• Na zapálenie ani opätovné rozhorenie ohňa nikdy nepoužívajte benzín, petrolej ani iné horľavé kvapaliny.
• Oheň nepretržite sledujte a deti aj domáce zvieratá udržiavajte mimo jasne vymedzenej bezpečnostnej zóny.
• Majte v blízkosti vhodný hasiaci prostriedok a po použití skontrolujte, či sú oheň aj žeravé uhlíky úplne uhasené.
• Žiaruvzdorných ani kovových dielov sa nedotýkajte, nezakrývajte ich, nečistite ani nerozoberajte, kým úplne nevychladnú.

Často kladené otázky

Aké výrobky obsahuje kategória Stavba záhradného ohniska?

Kategória obsahuje segmentové prefabrikované betónové ohnisko VITCAS FIREPIT, žiaruvzdornú maltu pre vonkajšie pece VITCAS-OC, husté šamotové tehly FB40/64MM a žiaruvzdorný poter VITCAS-HPS. Prefabrikovaný výrobok predstavuje jeden spôsob realizácie, zatiaľ čo OC, šamotové tehly a HPS sú určené na individuálne murované konštrukcie a vybrané opravy.

Je jednoduchšie nainštalovať prefabrikované alebo murované ohnisko?

Prefabrikovaný systém má pevne stanovené kruhové rozmery a obmedzuje množstvo žiaruvzdorného muriva vytváraného na mieste. Jeho ťažké segmenty však stále vyžadujú bezpečnú manipuláciu, vhodný základ a presné vyrovnanie. Murované ohnisko poskytuje väčšiu voľnosť pri tvare a rozmeroch, vyžaduje však odborné rozmeranie, rezanie, škárovanie a návrh stability.

Možno prefabrikované ohnisko VITCAS zapustiť do zeme?

Áno. Aktuálne informácie o výrobku umožňujú nadzemnú aj zapustenú inštaláciu. Zapustené ohnisko však stále vyžaduje nosný základ, odvodnenie, vetranie a bezpečne vyhotovené okraje. Musí byť tiež v dostatočnej vzdialenosti od horľavých koreňov, podzemných rozvodov a citlivých záhradných prvkov.

Aké rozmery prefabrikovaného ohniska sú dostupné?

Všetky tri konfigurácie majú vonkajší priemer 1 000 mm a vnútorný priemer 900 mm. Výška 4-dielnej súpravy je 180 mm, 6-dielnej súpravy 310 mm a 8-dielnej súpravy 460 mm.

Akú maltu použiť na vonkajšie ohnisko zo šamotových tehál?

VITCAS-OC žiaruvzdorná malta pre vonkajšie pece je hydraulicky tuhnúca malta určená na exteriérové škáry medzi šamotovými tehlami a odoláva teplotám do 1 200 °C. Tehly pripravte a navlhčite, dodržte stanovený pomer vody a rozmery škár uvedené v návode. Pri medzerách väčších ako 15 mm výrobca odporúča použiť HPS namiesto vytvárania nadmerne hrubej škáry z OC.

Potrebuje ohnisko zo šamotových tehál tepelnú izoláciu?

Husté šamotové tehly vytvárajú odolnú pracovnú vrstvu a akumulujú teplo, nejde však o tepelnú izoláciu s nízkou vodivosťou. Potreba dodatočnej tepelnej bariéry závisí od skladby steny, susedných materiálov a požadovaných povrchových teplôt. HPS sa nesmie prezentovať ako ľahká izolácia. Ide o hustý žiaruvzdorný poter a tvarovací materiál.

Ako prvýkrát zakúriť v novom ohnisku?

Skontrolujte, či sú diely bezpečne upevnené, vyrovnané, vytvrdnuté a suché. Začnite malým ohňom a pred prechodom na bežné množstvo paliva nechajte teplotu pomaly stúpať. HPS má samostatné požiadavky na vytvrdzovanie, sušenie a predhrievanie, ktoré je potrebné splniť pred intenzívnym tepelným zaťažením. Postupné uvedenie do prevádzky znižuje riziko praskania spôsobeného vlhkosťou alebo tepelným namáhaním, nedokáže ho však úplne odstrániť.

Možno ohnisko používať na varenie?

Prefabrikované ohnisko VITCAS je určené na vonkajšie vykurovanie a varenie na otvorenom ohni. Používajte stabilnú, tepelne odolnú podperu na varenie a vhodné kuchynské náčinie. Potraviny udržiavajte mimo nevhodných stavebných povrchov a spaľujte iba palivo určené na prípravu jedla. Samotné murovacie výrobky neobsahujú grilovací rošt ani nevytvárajú kompletný systém vhodný na styk s potravinami.

Môžem do murovaného ohniska nainštalovať plynový horák?

Iba ako súčasť správne navrhnutého systému spotrebiča na zemný plyn alebo LPG. Vysokoteplotné murivo samo osebe nezaručuje správne dimenzovanie horáka, prívod vzduchu, ovládanie, odvodnenie ani vhodnosť plynového potrubia. Použite kompatibilný účelový horák a montáž zverte odborne spôsobilej osobe. Nevykonávajte improvizovanú prestavbu misy na tuhé palivo.

Možno ohnisko umiestniť na terasu alebo drevenú podlahu?

Vhodná nehorľavá terasa môže niesť ohnisko iba vtedy, ak je rovná, konštrukčne dostatočne pevná a prispôsobená tepelnému zaťaženiu aj odvodneniu. Trvalé ohnisko neumiestňujte ani nestavajte priamo na drevenú alebo kompozitnú terasu. Sálavé a vedené teplo, iskry aj žeravé uhlíky môžu zapáliť horľavú konštrukciu.

Ako chrániť ohnisko pred dažďom?

Konštrukciu navrhnite s ohľadom na odvodnenie a zabráňte hromadeniu povrchovej vody v komore. Po úplnom vychladnutí ohniska možno vhodným odvetrávaným krytom obmedziť vnikanie vody a nečistôt. Nezakrývajte horúce uhlíky ani neuzatvárajte zvyškovú vlhkosť v čerstvo vytvrdnutej žiaruvzdornej konštrukcii.

Čo možno spaľovať v záhradnom ohnisku?

Používajte čisté a suché palivo vhodné pre danú konštrukciu ohniska. Nespaľujte domový odpad, chemicky ošetrené alebo natreté drevo, plasty, aerosólové nádoby ani iné nebezpečné materiály. Dym regulujte tak, aby neobťažoval okolie v rozpore s právnymi predpismi ani neohrozoval okolité komunikácie a nehnuteľnosti.
